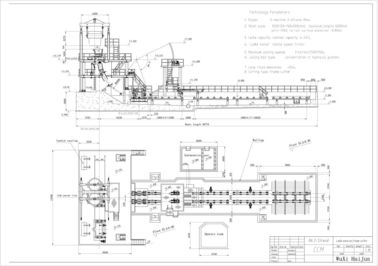

Semi-portaal 3 Bundels en Staaf CCM met Staaf het Vervoeren

Staalstaaf het gieten machinestraal

6m

Bundelhoeveelheid

3 bundels

Het type van gietlepelsteun

Gietlepeltorentje, Gietlepelauto

Houten trechtervervoer

Semi-portaal, dwars het glijden functie

Het gieten methode

Metende pijp, open afgietsel

Het secundaire koelen

Waterkoeling, 1 het aanpassen kring

Terugtrekking die machine rechtmaken

Totaal 5 rol, het progressieve rechtmaken

Broodjeslijst

De kettingsgroep centraliseerde aandrijving

Proefbar

Stijf, met self-adapting proefbarhoofden

Staafknipsel

Hydraulische snijmachine

Staaf het vervoeren

Groep gecentraliseerde levende rollijst

Koelbanktype

Eenvoudig koelbed

Nominale capaciteit

30T

Tap-to-tap cyclus

60min

Ovenhoeveelheid

2set

Werkdagen

330 dagen/jaar

Gemiddeld aantal van dagelijkse oven

24/day

Productiecapaciteit

300,000t/year

Het gieten sectioneel gebied (mm)

100×100

125×125

150×150

Het gieten snelheid (m/min)

3.0

2.7

2.5

Nr.

Staaf

grootte

Het gieten snelheid

output per uur

(ton)

Dagelijkse output

24 uren

(ton)

Jaarlijkse output (330days)

(ton)

1

100×100

3.0m/min

12.01

288.

95123

2

125×125

2.7m/min

16.89

405

133.767

3

150×150

2.5m/min

21.72

521

172.061

Staalkwaliteit

Het gieten rang (m/min)

Efficiënt misvormingstarief (ε)

Toelaatbaar misvormingstarief (εmax)

Recht koolstofstaal

1.8~2.5

Gelieve te verwijzen naar de computerlijst

0,25

Laag legeringsstaal

1.3~2.0

Gelieve te verwijzen naar de computerlijst

0.15~0.2

№

Materiaalnaam

Gewicht

Model en specificatie

Eenheid

Hoeveelheid

1

Gietlepeltorentje

21T

Reeks

1

2

Houten trechterauto

2.5×2=5T

Reeks

2

3

Houten trechter

1.4×2=2.8T

stuk

2

4

Vorm

0.5×2=1T

150×150

Reeks

3

5

Voetbroodje van vorm

0.01×2=0.02T

Reeks

3

6

Vormdekking

0.1×2=0.2T

Reeks

3

7

Oscillatorapparaat

2×2=4T

Reeks

3

8

Secundaire koelnevelbuis

0.5×2=1T

Reeks

3

9

Secundaire koel het leiden sectiestaaf

0.7×2=1.4T

Reeks

3

10

Secundair koeldamp uitputtend systeem

1.5T

Reeks

1

11

Terugtrekking en het rechtmaken van machine

5×2=10T

Reeks

3

12

Het gietende lege systeem van de trillingspreventie

0.3×2=0.6T

Reeks

3

13

Proefbar

0.9×2=1.8T

150×150

Reeks

3

14

Proefbaropslagapparaat

0.7×2=1.4T

Reeks

3

15

De rol van de scharenbenadering

2×2=4T

Reeks

3

16

Vlamsnijmachine

3T

Reeks

3

17

Automatisch besnoeiing-aan-lengte apparaat

0.5T

Reeks

3

18

Reizende rol

2×2=4T

Reeks

3

19

Knockoutrol

3.5T

Reeks

6

20

Staal transversale het leveren machine

1.5T

Reeks

3

21

Hydraulisch postsysteem

2T

Reeks

1

22

Secundaire het koelen waterbreker

Reeks

3

23

Koel de distributieinstallatie van het automatiseringswater

1T

Reeks

1

24.1

Controlebord

Reeks

1

24.2

Gebiedsinstrument

Reeks

1

24.3

Computersysteem

Reeks

1

25

Staalplatform

68T

1
