Het schilderen de Lijn van de Poederdeklaag voor de Stootkussensoem van de Autorem met Elektrocontrolesysteem

Het schilderen de Lijn van de Poederdeklaag voor de Stootkussensoem van de Autorem met Elektrocontrolesysteem

de elektrostatische lijn van de poederdeklaag voor autostootkussen

1. Het met een laag bedekken: automatische poederdeklaag

2. Drogende tunnel die verwarmen: het elektrische verwarmen

3. Het hangen afstand: de afstand van 600 mm een voor een

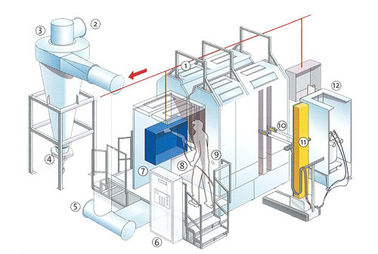

De automatische Elektrostatische Lijn van de Poederdeklaag voor de Stootkussensoem van de Autorem

I. ontwerpbasis (gebruikerslevering)

1. productnaam: remstootkussens
. materiaal 2: Ijzer-stukken
3. product maximum grootte: L150×W150×H30 (mm)
4. product maximum gewicht: ≤30Kg
5. Transportband enig het hangen gewicht: 0.35Kg model: QXG (200)
6. Het hangen: één hangers ééndelig product
7. Het hangen afstand: de afstand van 600 mm een voor een, hangt van daadwerkelijke reeks volgens verschillend werkstuk
8. Ontwerp lijnsnelheid en regelbare lijnsnelheid: 1.5m/min
9. deklaaggebied: oppervlakte
. deklaag 10: automatische poederdeklaag
11. Drogende tunnel die verwarmen: het elektrische verwarmen
12. Samengeperste lucht: de gebruikers zelf, het vriesdrogen, vochtgehalte <1> 13. Installatiegebied: zie Cijfer
14. Energie: (1) vijf-draad in drie stadia (380V). Met een Samengeperste lucht van de gronddraad (2)

II, Pijpleidingsproces (V=1.5m/min)
Oppervlaktevoorbehandeling en gezet op de lijn in nevelcabine
genezend oven neem uit (koel) ontladen
Opmerking: Verzend Goede bespuitende werkstukken in de oven en sluit het vervoeren
de ketting, sluit dan de ovendeur, opent oven het verwarmen, plaatste 180 ℃, holdingstijd voor 20
de notulen, houden warm tot de oven automatisch voeding, opent de oven afsneed
deur en transportband, na werkstuk uit nevel het schilderen een ander product.

III, beschrijving en parameters
De uitvoerige ontwerpbetrouwbaarheid, geavanceerde, redelijke en economische overwegingen, zijn hoofd structurele eigenschappen:
(I).Curing oven -1pcs (men beëindigt uit)
1.Inner grootte: L16000×W2000×H2000mm, het materiaal van de Ovenmuur: t0.6mm
gegalvaniseerde staalplaten, de materialen van de ovenmuur: t0.6mm de plaat van het kleurenstaal, isolatie
laagdikte: 100mm de speciale uitgebreide thermische schacht van thermische isolatierockwool
het cirkelen ventilatormacht 3KW-1 eenheden
Temperatuur: ruimte-temperature~200℃.
Verwarmingssysteem:
Isolatie het verwarmen kamer: 100000kcal/h, hoeveelheid: 1set
Chassis: 10#square buis
2.Return luchtsysteem
1) Het bodemvoer, die een cyclische manier bij de bodem, het in evenwicht brengen gebruiken van hete lucht.
2) de windgids van de winddeflector, op het vloerponsen om eenvormige temperatuur te verzekeren.
3) de macht van de omloopventilator: 3KW 1 reeks
3.Heating systeem het verwarmen macht: 21KW
Verwarmingssysteem met verspreide vin elektrische het verwarmen buizen, doorgevende automatische ventilator,
de sonde van de temperatuurcontrole. De hitte van elektrisch verwarmde die hittepijp in wordt geactiveerd
het verwarmen de kamer wordt verzonden direct door de doorgevende ventilator naar de binnenkant van het drogen
graaf en constant cyclus, de interne temperatuur van de ovenstijging aan een reeks een tunnel
de temperatuur en verdeelt eenvormig.
Automatische controle van temperatuur en digitale vertoning om de temperatuur van aan te passen
drogende tunnel. Uitlaatgas uitgesloten door de uitlaatpijp.
De isolatiegroepen zetten automatisch uit wanneer de temperatuur het bovenleer bereikt
grens. Automatisch open temperatuurgrens. De doorgevende isolatie van ventilatorskwaliteiten,
plus de lange as, de doeltreffende bescherming van de motor.

(II).Spray cabine-1pcs
1.outer cabinegrootte: L6000×W1200×H2000 ㎜ (t1.2 het roestvrije staalplaat van ㎜ spg)
1pcs, oppervlakte het vloeibare schilderen. De stevige hoek van het daktekort met cirkelboog.
Chassis: 5#steel tank
Het damestoilet met een gelaste structuur van de plaatassemblage, de bodem is vlakke structuur,
geschikt de werkstukkar in het bestrooien van verrichting, esthetische verschijning.
Vlakke structuur binnen het damestoilet, het werk van de damestoiletschoonmaakbeurt meer
geschikt, snel, en twee open die oorkanaal, voor het werkstuk door wordt gebruikt.
2. Elektronisch het systeem van de impulsterugwinning - 1set
Het elektronische de terugwinningssysteem van het impuls schoonmakende poeder bestaat uit het volgende
componenten:
1) van de vezelhars de filter Ø325×900 (wasbare) 16
2) mond 16 van de impuls schoonmakende injectie
3) de gashouder een cirkelstaal 2
4) recyclerend ventilator model2units (van 4-72-4A-5.5KW)
De filter na een periode van het werk, de oppervlakte van het poeder was gefiltreerde opgestapelde dikker,
impuls schoonmaken van de filter binnen de apparaten op dit ogenblik,
de samengeperste lucht wordt vrijgegeven van het binnen uitgaande ogenblik, zodat
het poeder die door trillingen vallen. Impulscontrole met handboek.
(III) .1, Automatische reciprocator-2pcs colo-2000D
1) frequentie-Regelbare reciprocator wordt speciaal ontworpen voor hoogte - kwaliteit
poeder deklaag, kan het tot drie spuitpistolen dragen.
Frequentie: Japans Mitsubishi
2)Algemene informatie
Maximum beschikbare programma's 80
Maximum stook hoogte 1.5m op
Maximumsnelheid 0.8m/s
Minimumsnelheid 0.08m/s
versnelling 0.1m/s2
3)Elektrogegevens
De nominale enige fase van het inputvoltage 170-264VAC

Tolerantie +10%/10%
frequentie 50/60hz
Zekering 10.0AT
Machtsconsumptie 2.5kw
2, Poederdeklaag machine-2pcs colo-800
1)intelligente controleeenheid, digitale vertoning voor huidig voltage,
De ingevoerde delen van Italië, goed voor herbekleding, complexe werkstukken, aangepaste 100kv
het kanon van de poederdeklaag met roestvrije poedervultrechter.
2)omvatte:
Controleeenheid – 1pcs
Het kanon -1pcs van de poederdeklaag
poeder dan -1pcs (55l)
Karretje-1pcs
Poeder pomp-1pcs
Olie filter-1pcs
Fluiding eenheid-1pcs
Macht kabel-1pcs
Groundly kabel-1pcs
Lucht buis-3pcs
3)elektrische technisch
Inputvoltage: AC220V/50Hz +/10%
inputmacht: ≤50W
Het werk voltage: DC24V
Voltage van kanon: 0-100KV (PAS aan)
Het maximum curring: 100UA
3, het Automatische kanon systeem-6sets colo-800D van de poederdeklaag
Dit model het is intelligent systeem, gemakkelijk verrichting en goed voor verschillend
soorten vormen.

4, de machine-2pcs colo-3000-r van de Poederzeef
„Poeder die die machine zeven op het gebied van de poederdeklaag wordt gebruikt, met Automatisch te gaan
reciprocator. Aan het recycling van het poeder tijdens elektrostatisch poeder wordt verloren dat
deklaag op metaalwerkstukken
5, Controle kabinet-1pc colo-5000-800D
Wij zetten de controlemechanismen in het kabinet. Dit is slechts het Kabinet zonder
controlemechanismen.
Centraal controlesysteem voor multi automatische kanonnen
Voorgekomen met uitzetbare en economische voordelen
Verstrek de algemene controlefunctie van hoofdelektriciteit en lucht
Gemakkelijk voor verrichting en onderhoud. Deze grootte is voor 6pcs controleeenheden.

(IV) Hangend transportbandsysteem:
1 - Model: de het type van QXG 200 transportbanden, enig gidswiel - dubbele gang
ronde structuur, die de ketting ertoe aanzetten om regelmatiger te lopen.
2 - leveringssysteem die een aandrijvingsmechanisme, de hamerspanning bevatten
instellingen, baan, kettingen, gebogen sporen, telescopisch spoor, veiligheidsrail, smeringsapparaat,
het opzetten - steun.
3 - de volledige lijn van nevellijnen met een lineaire van de aandrijvingseenheid en hamer spanning, de aandrijving
heeft een mechanische, veiligheidsbescherming.
4 - drogende tunneluitgang ver vanaf de streek op hoge temperatuur met
bijtankend apparaat, om het transportbandenwerk goed te verzekeren op lange termijn
gesmeerde staat.
5 - de volledige waaier van de posten φ110mm van het kettingsspoor de gevormde buiskolom „C“
staal per Nanjing spoor wordt geproduceerd dat. Op bergaf elleboog 30 elleboog °, om ervoor te zorgen dat
vlotte werkstuktransportband, veilig.
6 - De parameters van de opschortingstransportband

(v). Elektrocontrolesysteem
Het systeem gebruikt vrij gecentraliseerde controle over de hele linie, elektro
geschikt in keurige rijen, de selectie van geschikte bevestigingsmiddelenspecificaties.
ingelaste brugspecificaties om aan de vereisten te voldoen dat, in keurige rijen worden geschikt.
1) Al elektromateriaal overeenkomstig internationale normen.
2) Temperatuurcontrolemechanisme met digitale vertoning, de vastgestelde temperatuur en daadwerkelijk
temperatuur in de controle gecentraliseerde vertonings tegenraad.
3) het ontwerp van het volledige die systeem, overeenkomstig internationaal wordt geïnstalleerd
verordeningen.
punt
Opschortingstransportband
typeqxg200 Hangende keten
Kettingslengte 80m
snelheid (gemeenschappelijke) 1.5m/min
Aangepaste waaier 13m/min
kettings Dubbele gang om stijl - enige gids
wiel gearticuleerde ketting
De Omschakelaarsmotor van de aandrijvingseenheid - frequentiecontrole -
Taianomschakelaar
Bestuurder 3HP
aantal aandrijvingseenheid 1set
Spannend apparaten Zware Hamer
Aantal spanning 1set
Gebogen spoor R1000
het Punt van olieinstallaties het bijtanken, brandstof regelbaar bijtanken
daling van oliekop
enig punt 50kg

3.equipment:
Nota: De specifieke ontworpen ontwerpdetails volgens koper.

VI. vorderingen in het werk:
Dit contract wordt van kracht, binnen 60 dagen voltooid.
PUNT
1 het genezen van oven L16M×W2M×H2M 1SET
2 verwarmingssysteem 21KW 1SET
3 thermische het cirkelen ventilator 3KW 1SET
4 automatische nevelcabine met inbegrip van het systeem van de impulsterugwinning L6M×W1.2M×H2M 1SET
5 de machine van de poederdeklaag colo-800D 2SET
6 automatische reciprocator colo-2000D 2SET
7 auto het kanonsysteem van de poederdeklaag colo-800D 6SET
8 de machine van de poederzeef colo-3000R (60X60CM) 2SET
9 controlekabinet colo-5000-800D 1SET
10 hangende transportbanden
Enig punt 50KG L80m 1SET
11 aandrijvingseenheid QXG200type 1SET
12 spanningseenheid QXG200type 1SET
13 gebogen spoor, kolommen, recht spoor QXG200type 1SET
14 elektrische Hoge controle - kwaliteitsmerk 1SET
15 het schilderen -- --
